近日，151amjs澳金沙门低维能量转换材料与器件课题组在二维钙钛矿紫外光电探测器研究方面取得进展，相关结果“Ferro-Pyro-Phototronic Effect in Monocrystalline 2D Ferroelectric Perovskite for High-Sensitive, Self-Powered, and Stable Ultraviolet Photodetector”在线发表在ACS nano（DOI: 10.1021/acsnano.1c09119）。郭林娟博士和硕士研究生刘秀为论文共同第一作者，杨政博士和王淑芳教授为共同通讯作者。

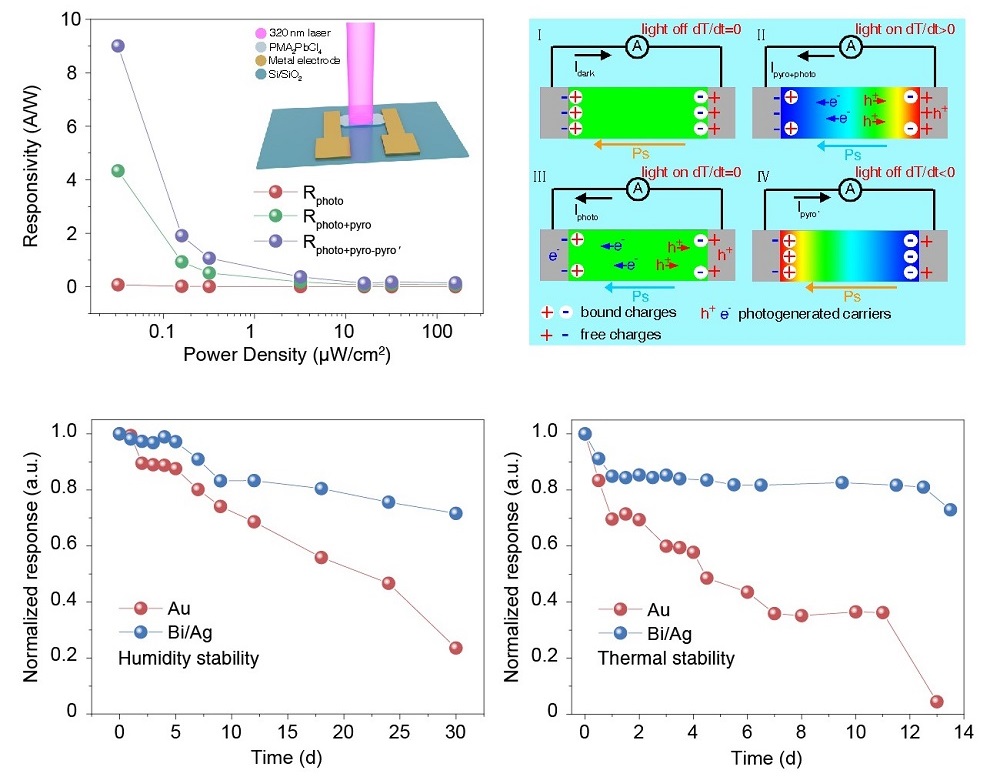

作者选用宽带隙（3.65 eV）的二维氯基钙钛矿铁电材料PMA2PbCl4作为紫外光探测材料，采用空间限域反溶剂结晶法，可控制备了PMA2PbCl4单晶微米带，并构建了基于肖特基接触的M-S-M结构光电探测器件。利用铁电-热释电光电子学效应，通过光照下肖特基结区的极化电荷变化调控势垒高度，实现了对320 nm紫外光的快速、高灵敏和自供电探测，最低探测功率小于1 nW。在自供电工作模式下，该探测器响应度达到9 A/W。在使用铋/银电极取代传统使用的金电极后，由于铋具有较大的扩散能垒，不易腐蚀钙钛矿，该光电探测器表现出了较好的耐湿度、耐光照和热稳定性。
该工作得到了国家自然科学基金、河北省自然科学基金、河北大学光学工程学科建设资金、生命科学与绿色发展学科群项目等经费的支持。
论文链接：
https://doi.org/10.1021/acsnano.1c09119
