精细光谱与精细结构团队在二维材料光学特性研究方面取得新进展

近期，151amjs澳金沙门精细光谱与精细结构团队在二维材料光学特性方面研究取得新的进展，相关工作“Abnormal temperature-dependent photoluminescence characteristics of ReS₂ nanowalls”以河北大学为第一单位发表在Nanotechnology 2021，32， 505723，硕士研究生徐学军和胡潇文为论文共同第一作者，梁宝来教授、李晓莉教授为共同通讯作者。另一项工作“Angle-resolved polarized Raman spectra of the basal and edge plane of MoS₂”发表在Optics Express 2021，21，2818，硕士研究生刘燚和张宇凡为共同第一作者，丛日东博士和李晓莉教授为共同通讯作者。

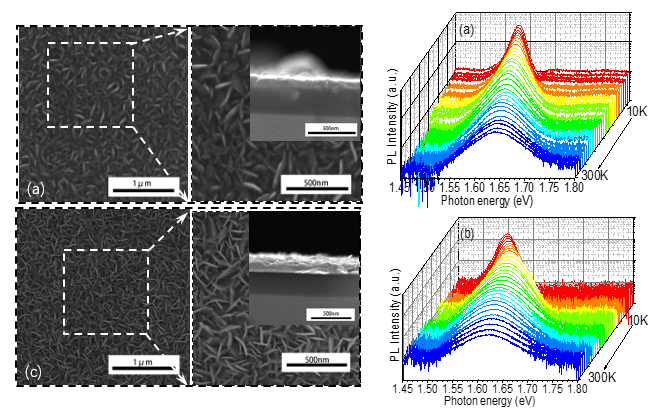

对过渡金属硫族化合物（TMDCs）材料的研究大多数是通过机械剥离或化学气相沉积使其平铺在衬底的表面。近年来，竖直生长的TMDCs(NWs)由于其独特的性能已经在光电能量存储和转换领域展现出巨大的应用前景。目前对于ReS₂ NWs的研究仅集中在电池和制氢方面，然而对于ReS₂ NWs的光学特性的系统研究却几乎没有。该团队通过低温PL光谱技术研究了ReS₂ NWs的激子特性，提出ReS₂ NWs的PL峰随温度的反常线性蓝移可助其成为温敏材料。同时首次在ReS₂ NWs中发现了激子局域化现象，而且激子局域化程度与ReS₂ NWs的密度和高度相关。

角度分辨极化拉曼光谱可以根据晶体的对称性或晶体取向来表征二维层状材料的拉曼模式。该团队利用ARP拉曼光谱研究了化学气相输运(CVT)法生长高纯2H-MoS₂块晶基面和边面上E¹_2g和A_1g 模的偏振特性。采用αY、αX、βY和βX四种偏振构型的I型和II型ARP拉曼光谱，研究了基平面和边界面的E¹_2g和 A_1g模强度对入射/散射光偏振方向的依赖关系。结果表明: E¹_2g和 A_1g模的偏振特性与入射激光的偏振状态和材料不同平面的声子振动状态有关，并通过理论计算对实验结果进行了验证。本工作揭示了叠加MoS₂层中微妙的原子结构对其ARP拉曼特性的影响，为利用ARP拉曼光谱研究其他二维层状晶体材料提供了参考。

以上工作得到了国家自然科学基金、河北省自然科学基金等项目的支持。
